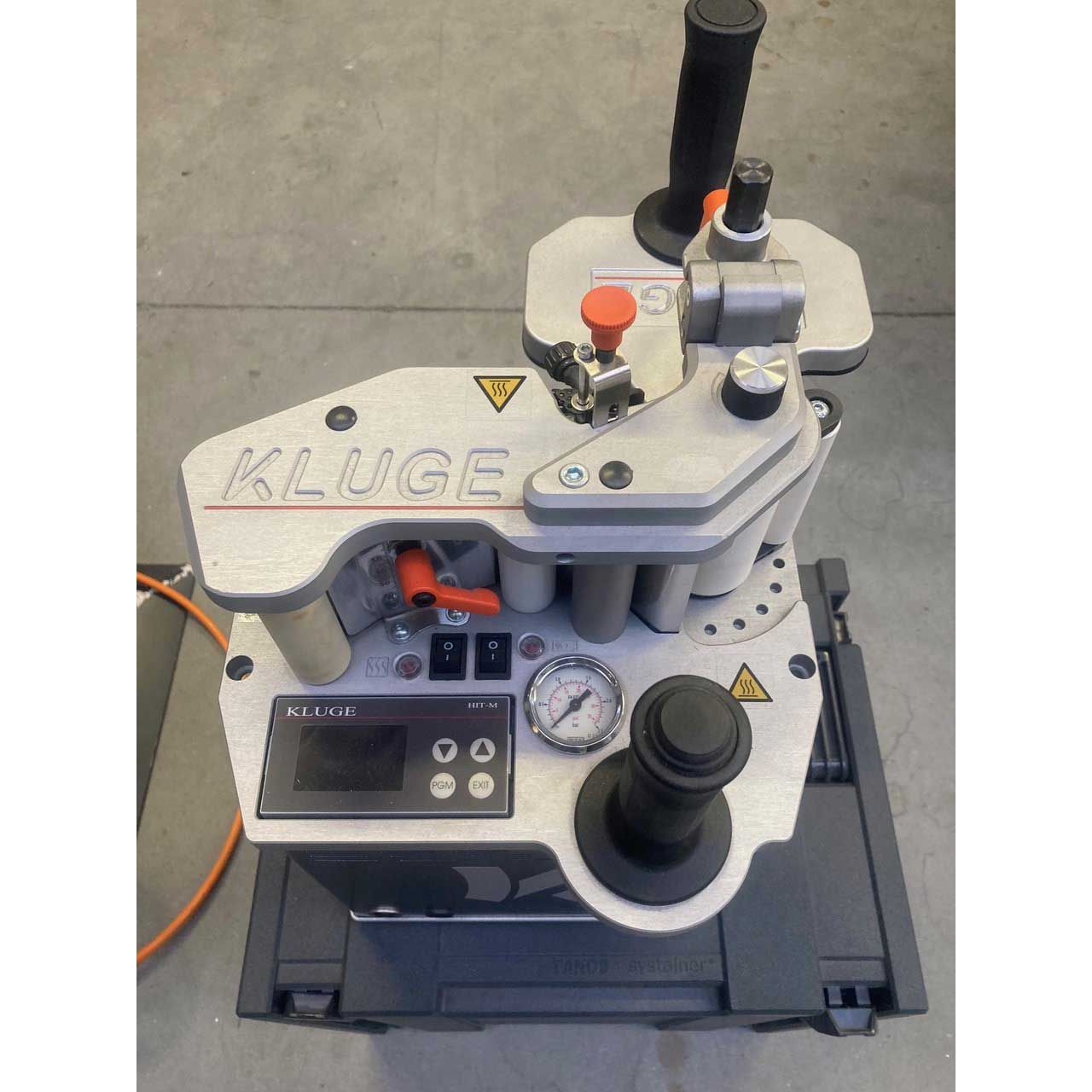

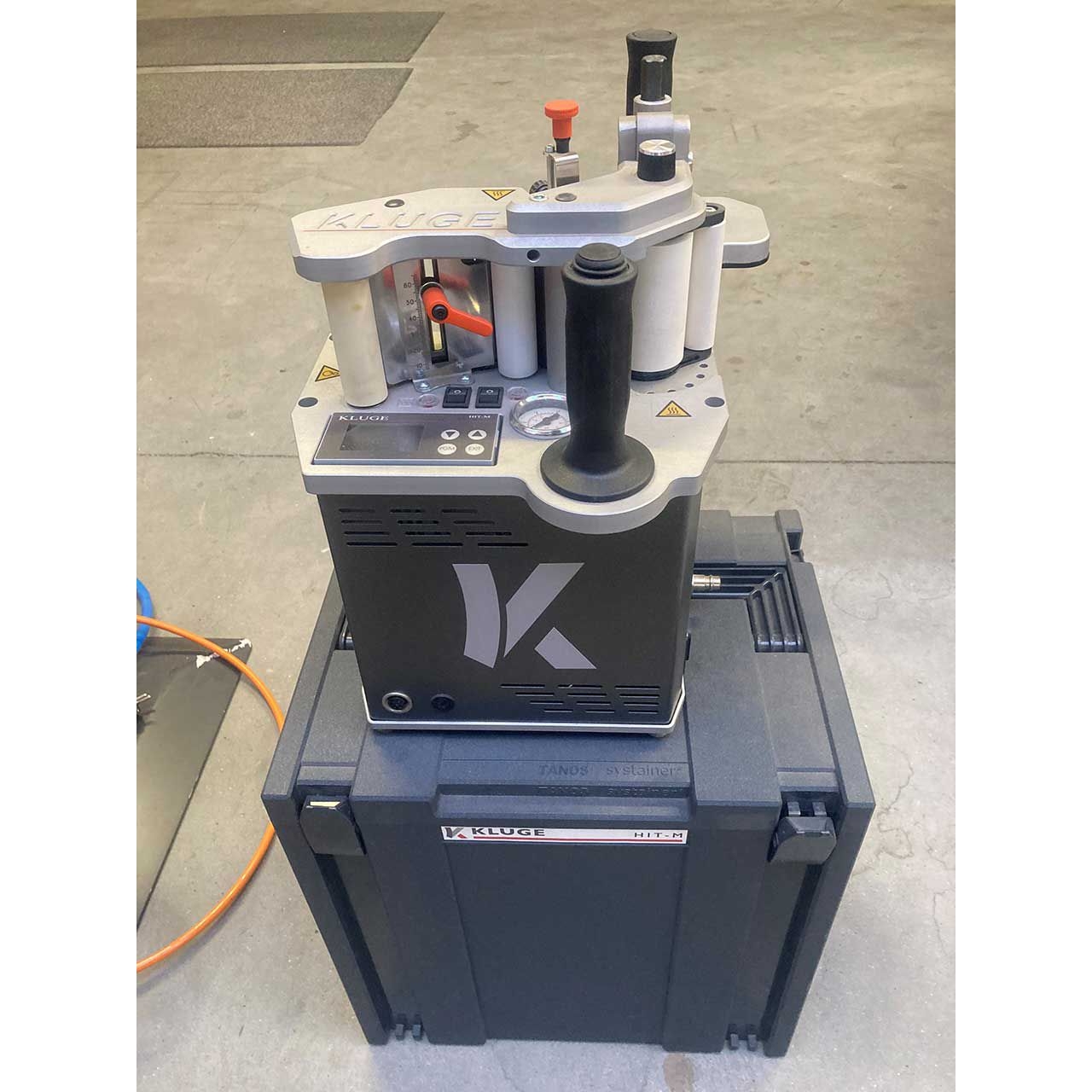

KLUGE HIT-M mobiler Formteil-Kantenanleimer inkl. Winkeltisch

Handgerät zum Anfahren von koextrudierten und nachbeschichteten Kanten, sog. "Laserkanten" sowie altklassisch vorbeschichtete EVA-Schmelzkleberkanten.

Es können perfekt gerade, schräge, gekrümmte und runde Plattenwerkstoffe sowie Formteile verarbeitet werden. Schräge Schnittflächen von bis zu 55° stellen dabei kein Problem dar.

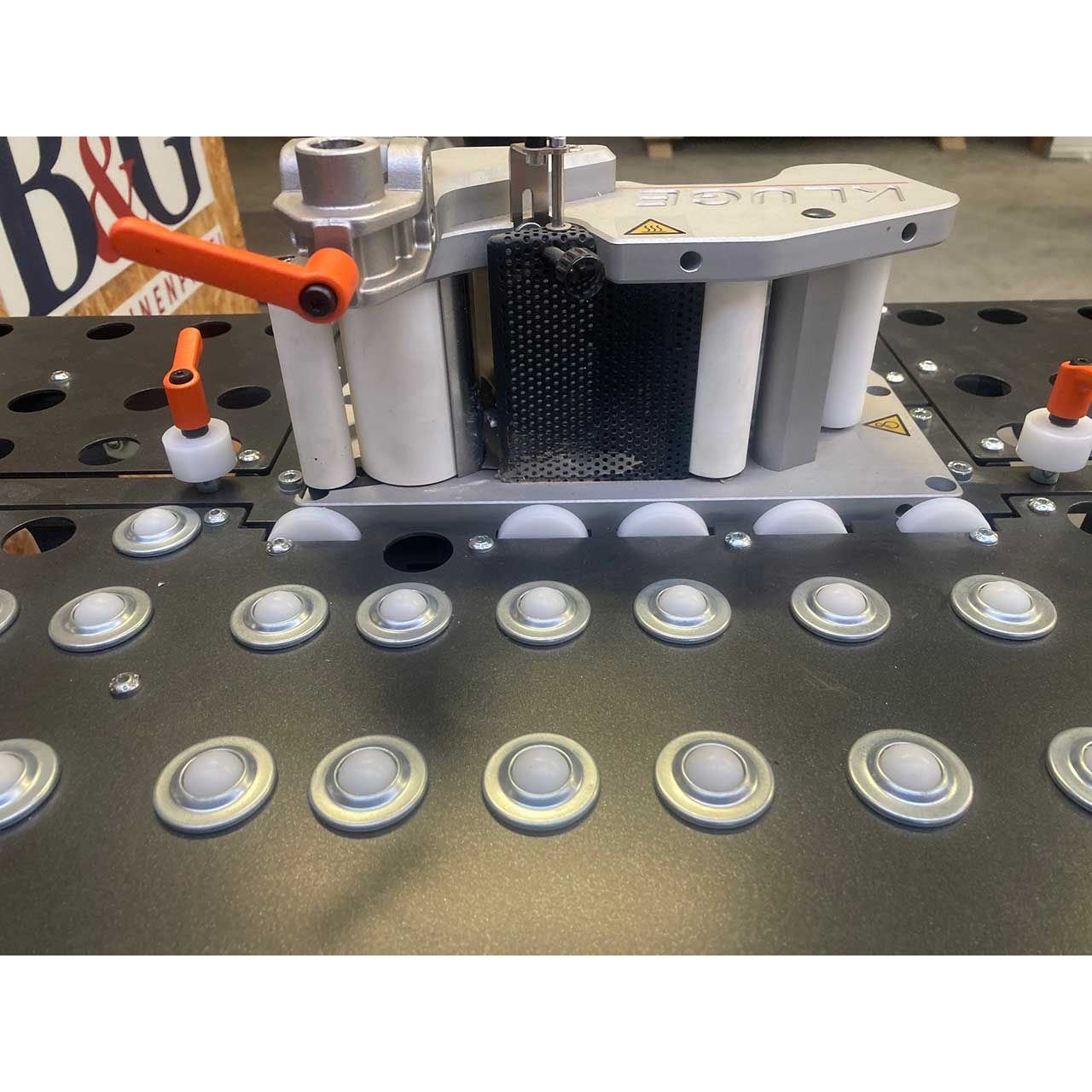

3 Andruckwalzen, 2 motorisch angetriebene und eine 3. um 90° einschwenkbare Andruckwalze (ideal für Innenverklebungen)

Automatischer Kantenbandeinzug mit Kantenbanderkennung mit Stoppfunktion

Max. Kantenhöhe 65 mm, max. Kantendicke: 3 mm

Stufenlos regelbare Vorschubgeschwindigkeit von 1 bis 5,5 m/min.

Stufenlos einstellbare Heißluft bis 550°C

Automatisches Aufheizen beim Anheben des Gerätes und automatisch Standby beim Absetzen des Gerätes

Optimale Abschirmung der Heißtluft - keine Verbrennungsgefahr am Gerät selbst

Über 90° schwenkbarer Auflagetisch mit festem Nullpunkt

230 Volt AC

3,05 kW / 13,3 A

min 5-10 bar Druckluftversorgung

Gewicht: 10,9 kg

Aufzeitzeit: kleiner 30 Sekunden

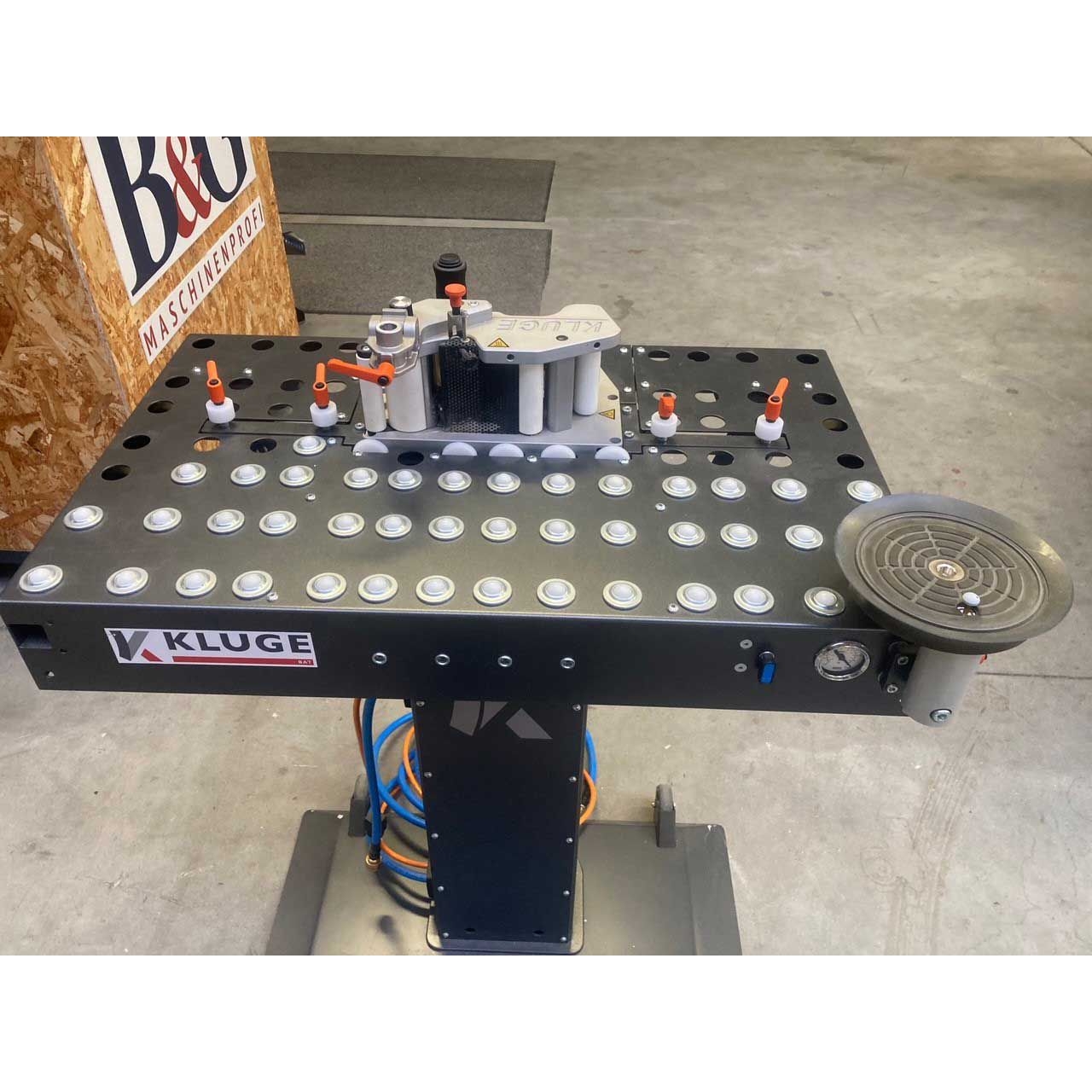

Winkeltisch BAT für HIT-M mit Vakuum

In Verbindung mit dem Winkeltisch wird aus dem mobilen Kantenanleimer HIT-M ein stationäres System zur Herstellung einer optischen Nullfuge.

Die dazugehörigen Kugelrollen sorgen für die variable Positionierung.

Der Winkeltisch ermöglicht eine pneumatische-Winkelverstellung zum Aufbringen von Kanten auf schrägen Schnittflächen bis 55° Neigung.

Tischplattengröße B700xT400 mm

Arbeitshöhe 1000 mm

Mit 42 Kunststoff-Kugelrollen zur variablen Positionierung

Für Schrägkanten bis 55° Neigung, sowie Formteile

Mit seitlichen Führungsrollen für Schrägkanten

Pneumatische Entriegelung sowie Dämpfung der Winkelverstellung

4m Anschlusskabel, Druckluftschlauch

Vakuuminjektor zur Vakuumerzeugung (Saugleistung: -0,85 bar)

Mit einer schwenkbaren runden Vakuumplatte (D160 mm) für die Nachbearbeitung der Werkstücke inkl. Tastventil zur Abschaltung nicht belegter Sauggreifer

inkl. Vakuumanzeige
