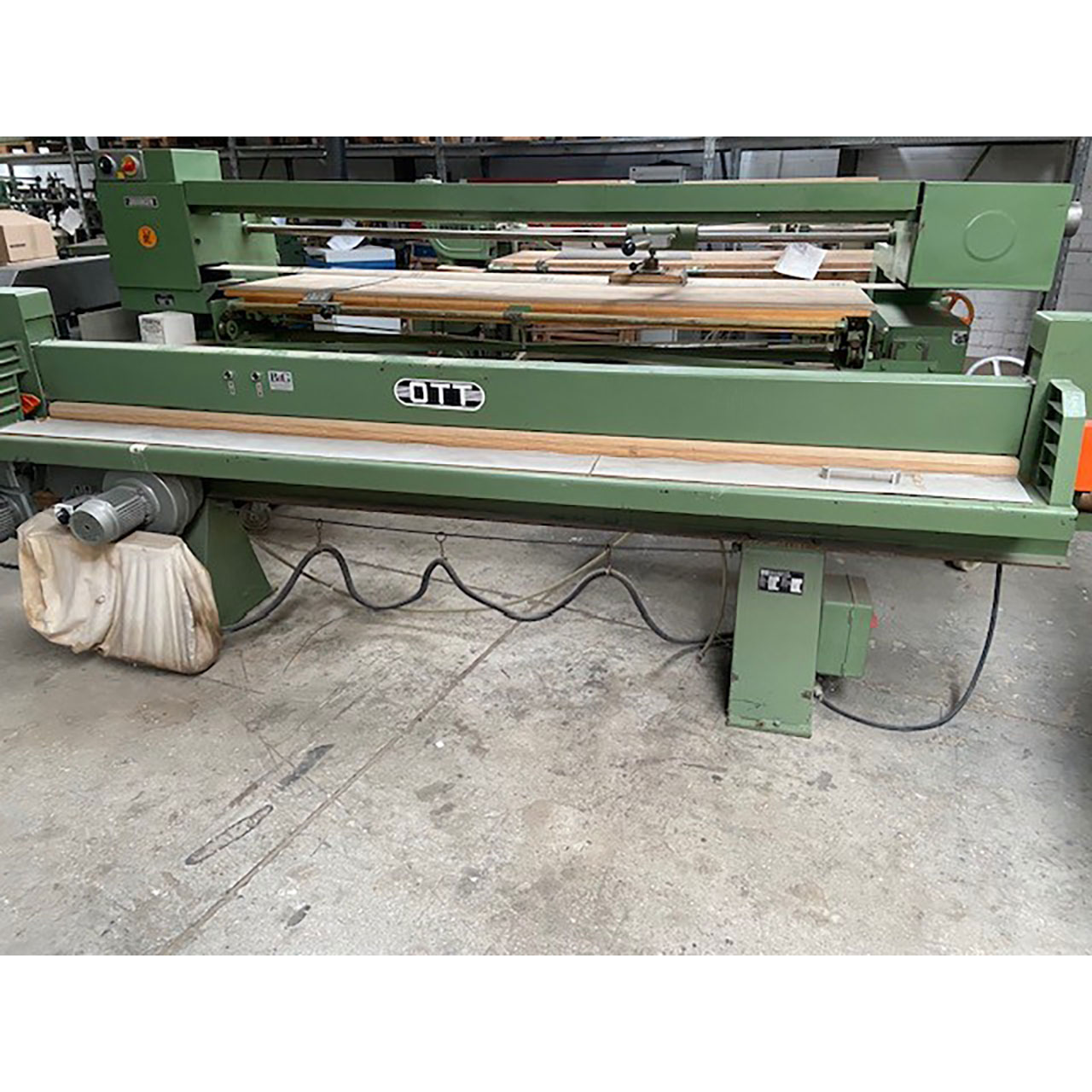

GebrauchtmaschineM.Nr. 122Baujahr: 1982Motordaten: 380 V - 50 Hz - 7,8 AAndruck pneumatischSchnittlänge ca.: 3100 mmhintere Auflagefläche ca.: 500 x 3100 mm mit TiefenanschlagDruckluft ca.: 6 barAbsaugmotor incl. StaubsackGewicht ca.: 700 kgAußenmaße L/T/H ca.: 3900/1400/1300 mmMehr Informationen auf Anfrage!

Die perfekte Lösung für den Handwerker, Maschinenlänge unter 6 Meter!Die Pacific+ bietet auf 5,7 Metern Maschinenlänge alles, was eine OTT-Maschine auszeichnet: Unsere Maschinen sind vielseitig und flexibel... Auch die kleinste!Ausstattung:FügebearbeitungsteilKantenmagazinCombiMelt VerleimsystemKappgerät: neues K12 Kappgerät!FräsaggregatRadiusziehklingeEckenrunden AKFZusätzlich sind Lösungen im Finish-Bereich möglich (Kantenputzen, Sprüheinrichungen und mehr)Maschine leistet bis zu 18 m/min Vorschub inkl. Eckenbearbeitung!Kompakte Kantenanleimmaschine für präzise Verarbeitung von Rollenware bis MassivholzFür Kantenstärken von 0,3 mm bis zu 15 mm undPlattenstärken bis zu 60 mmMaschinenlänge: 5,7 mMit sehr leistungsfähiger 18,5 Zoll Beckhoff-Steuerung

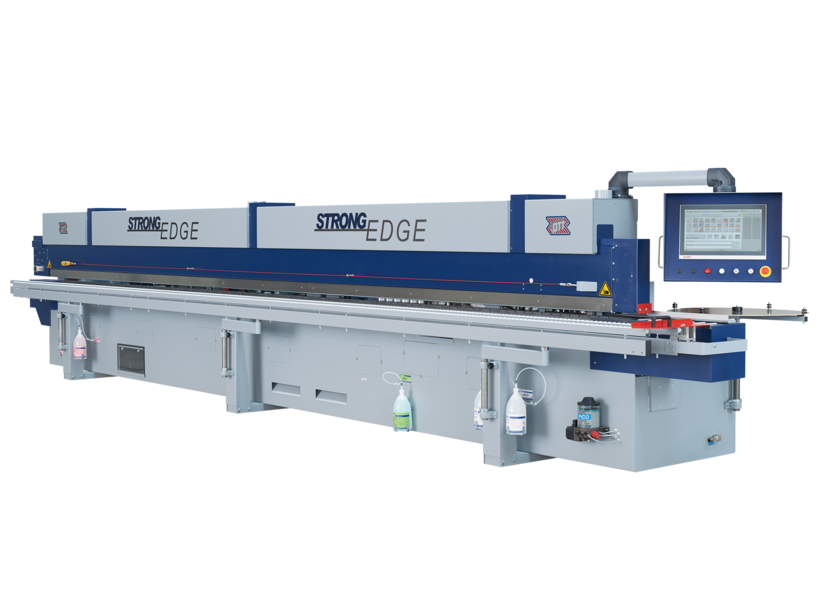

Stark und professionell.Der Name ist Programm. Besonders stark: StrongEdge ist perfekt für die Verarbeitung von Massivholz geeignet. Auch mit StrongEdge bleiben sie variabel und verarbeiten von der Rollenware bis zum Massivholz in beständiger Qualität. Auch StrongEdge kann mit einer Rückführung aus dem Hause OTT perfekt erweitert werden. Besonders bieten sich TransLift oder TransEdge an.Technische Daten:Universelle Kantenanleimmaschine zur Verarbeitung von Furnier-,Kunststoff- und MassivholzkantenFür Kantenstärken von 0,2 bis 25 mmMaschinenlänge: 8,6 mVorschub 12 - 20 m/minMit sehr leistungsfähiger 18,5 Zoll Beckhoff-SteuerungAusstattung:FügebearbeitungsteilCombiMelt VerleimsystemKappgerätBündigfräseFeinfräseEckenrunden AKFProfilziehklingeFlächenziehklingeViele optionale AusstattungsmöglichkeitenFreiplatzlösung für den Aufbau von zB Nutgerät, Schleifgerät,Kantenputzgeräten usw.

Hauptmerkmale:Kompakte Kantenanleimmaschine für präzise Verarbeitung von Rollenware bis MassivholzFür Kantenstärken von 0,3 mm bis zu 15 mm undPlattenstärken bis zu 60 mmMaschinenlänge: 6,2 mMit sehr leistungsfähiger 18,5 Zoll Beckhoff-SteuerungEquipment:FügebearbeitungsteilAKM Automatisches KantenmagazinCombiMelt VerleimsystemKappgerät: neues K12 Kappgerät!Fräskombination aus Bündig- und FeinfräseRadiusziehklingeEckenrunden AKFFlächenziehklingeZusätzlich sind diverse Lösungen im Finish-Bereich möglich (Kantenputzen, Sprüheinrichungen und mehr)Es kann auch ein Nutgerät aufgebaut werden (stirnseitiges oder Rückwand-Nuten)Maschine leistet bis zu 18 m/min (oder 20 m/min) Vorschub inkl. Eckenbearbeitung!Maschine ausgerüstet mit:Bedienung/Steuerung:Über einen 18,5 Zoll Farb-Touch-Monitor beliebig viele Arbeitsprogramme alphanumerisch abspeicherbar, mit sämtlichen Vorwahlen für die Bearbeitungsaggregate sowie Arbeitsparametern für Combimelt - Verleimsystem. Für volle Automatisierung und höchsten Bedienkomfort.Elektronische Streckensteuerung:Hochauflösend, (+/-1mm).Via Beckhoff Industrie - PC sind während des Beschickens der Maschine sämtliche Aggregate umwählbar oder verstellbar. Die Maschine fährt die Einlaufsperre aus und bearbeitet alle Platten nach bisherigen Kriterien, anschließend werden die Änderungen ausgeführt. Danach gibt die Maschine sofort wieder frei.Einzelumrichter:mit voller Flexibilität für individuelle Zuschaltung der einzelnen Bearbeitungsmotore über Power-Bus-System (Programmwechsel in der Werkstücklücke)Locherkennung:zum Ausblenden von CNC-Bearbeitungen, Ausschnitten udgl. (bis 80mm Streckenlänge)Netzwerkfähigkeit:zur Integrierung der Maschine in ein DatennetzPneumatische Ansteuerung:Aller Aggregate von der zentralen Touch-Screen-Bedienung via Beckhoff Industrie-PCLED-Beleuchtung: Durchgehende hochwertige LED-Beleuchtung des gesamten MaschineninnenraumesEL-Einlauflineal:Verstellbares Einlauflineal zur Anpassung des Fügewertes von 0-3 mm, elektronisch über Bedienpult steuerbarSF-Synchroflex:Einzigartiges Riemenoberdrucksystem, angetrieben, Geschwindigkeit synchronisiert mit Maschinenvorschub, inkl. elektronischer Positionierung auf die WerkstückstärkeFA2 Fügeaggregat:Zum Anfügen von Spanplatten mit 2 HF-Motoren 2,2kW, 200 Hz, 12000 1/min, im Gleich- und Gegenlauf arbeitend, streckengesteuert.Werkzeug:DIA-Fügesatz Ø 85 x 45 x 30, z 3, für Plattenstärken bis 42 mmCM CombiMelt Verleimsystem:In modularer Bauweise für einfache Wechselmöglichkeit der Vorschmelzbehälter.Geeignet für die Verarbeitung von EVA und PUR Schmelzkleber sowie aller gängigen Reinigungsgranulate und Flüssigreiniger.Beliebige Kleberarten mit sämtlichen Arbeitsparametern (Dosiermenge, Vorschmelz- und Arbeitstemperaturen) über individuelle Arbeitsprogramme verarbeitbar.Grundausstattung:1 Stk. Schnellwechsel-Leimauftragskopf und 1 Stk. WRT125A Trichter für PUR-KlebstoffeAKM Automatisches Kantenmagazin:Für die automatische Zufuhr von Streifenkanten, mit Stachelwalzenvorschub und pneumatischem Andruckbalken.Inklusive optischer KantenüberwachungM1 Einfach-Kantenmagazin:Automatischer Rollenrückzug, zur Aufnahme von einer Kantenrolle à 800 mm Durchmesser.UDZ3 Druckzone:Andruckzone mit einer angetriebenen Anpressrolle und 3 Nachpressrollen, inkl. Kappschere RMV40.Abschneidevorrichtung für Kanten von der Rolle, Kantenstärke 0,3 – 3,0 mm mit automat. Luftdruckanpassung der Kappschere auf die unterschiedlichen Kantenstärken.GS Gleitmittelsprüheinrichtung:Zum Aufsprühen von antistatischem Gleitmittel auf die Kantenfläche, einfach elektronisch gesteuert.K12 Doppelkappaggregat:Mit 2 HF-Motoren 0,35 kW, 200 Hz, 12000 1/min, Motoren und Sägeblätter pneumatisch schwenkbar 0° / 3°Aggregat mit berührungsloser, pneumatischer Tastung.Werkzeug:2 HM - Sägeblätter Ø 140 x 3,2 x 16 mm, Z 36BFc Bündigfräsaggregat:Zum Vorfräsen der aufgeleimten Kanten im GegenlaufEinseitig tastend, Zustellung über Programmsteuerung.2 HF-Motore 1,1 kW, 200 Hz, 12000 1/minWerkzeug:2 HM - Wendeplattenköpfe Ø 70 x 20 x 16 mm, z 4HFt Feinfräsaggregat:Zum Radiusfräsen der aufgeleimten Kanten im GegenlaufZweiseitig tastend, automatisch über Programmsteuerung auf Kantenstärke zusteuernd.Mit 2 HF-Motoren 0,3 kW, 200 Hz, 12000 1/minWerkzeug:2 HM-Radius-Wendeplattenmesserköpfe (AR 73), Ø 73 x 16 x 16, z 3 mit Wendeplatten R = 2 mm.AKF Automatisiertes Kopierfräsaggregat:Mit zwei getrennten Arbeitsspindeln für oben bzw. untenFür die Radiusbearbeitung der vorderen und hinteren Stirnseiten bzw. Längsbearbeitung „Fase“ von Dünnkanten bis 1 mm.Fräsköpfe ausgestattet mit zwei automatisierten Verstellachsen für Tiefen- und Stirnseitenverstellung sowie mit automatisierter Kantenstärkenverstellung. Detaileinstellungen in Arbeitsprogrammen hinterlegbar.2 HF-Motore 0,30 kW, 200 Hz, 12000 1/minWerkzeug:2 PCD-Diamant-Radiuswerkzeuge Ø 69 x 13,5 x Ø 16, z 4,R = 2 mm; mit integrierter Absaugung.AKFW Automatisiertes Kopierfräsaggregat wechselfähig:Automatisches Kopierfräsaggregat AKF vorbereitet mit Schnellwechselsystem zur Aufnahme von SonderprofilenAZK2 automatisches Ziehklingenwechselaggregat:(anstelle von ZK2)Zum Abziehen von abgeschrägten oder abgerundeten Kunststoff- und PVC-Kanten, 2-seitig tastend, inklusive 2 verschiedenen Klingenprofilen, wahlweise über Programmsteuerung abruf- und programmierbar.Inkl. Späneabsaugung im separaten Behälter.Inklusive automatischer Tastrollenverstellung für Werkstücke mit oder OHNE Schutzfolie über Programm.Profilbestückung:R = 1 mm / R = 2 mmZKf2-Flächenziehklingenaggregat:Mit Feintasteinrichtung und Absaugung zur Restschmelzkleberentfernung im Fugenbereich.Mit automatischer 2-Punkt 0/+0,1 mm Verstellung über Bedienpult!RS Reinigungsset:Mit 4-fach Sprüheinrichtung und Feinschwabbelgerät zurReinigung der Oberfläche, Platzbedarf 200 mm (2x 0,2 kW)NP Nesting Paket:Automatisiert, problemlose Bearbeitung bereits vorhandener Bohrungen, Nuten etc. für serienmäßige Fräsen (Bfc, Hft, AKF, ZK2)FP Freiplatz:Freiplatz mit 400 mmVorbereitet zum späteren Aufbau diverser ZusatzaggregateFW Fernwartung und Telefonsupport:Softwarepaket zur Fernwartung der Maschine via Internet, sowie Telefonsupport durch unseren Kundendienst.Kundenseitige Voraussetzung ist eine Netzwerkanbindung der Maschine und Zugang (z.B über Router) übers Internet auf die Maschine.KOSTENFREI OHNE ZEITLICHER SUPPORTBESCHRÄNKUNG- während der OTT-Geschäftszeiten

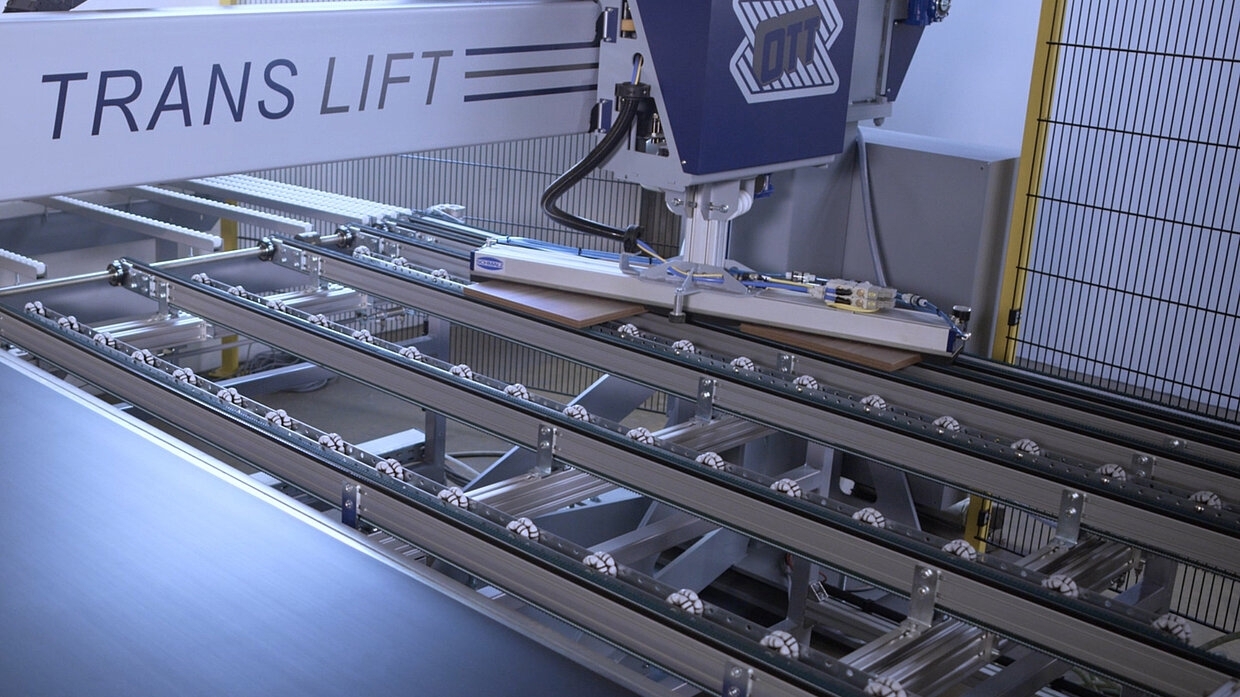

TransLift ist die perfekte Ergänzung zu Ihrer neuen OTT-Kantenanleimmaschine: Die Teile werden zum Bediener zurückgefördert, bei Bedarf können Sie vom Vakuumheber um +/- 90° oder 180° gedreht werden. Auch die Verarbeitung von grösseren Teilen ist kein Problem. Werkstücke bis zu 1300 x 3000 mm werden von dem System gedreht / rückgefördert. Für Platten, die diesem Spektrum nicht entsprechen, gibt es eine Aushubvorrichtung und Allseitenrollen am Maschinenauslauf, zur einfachen Manipulation und manuellen Transport an den Maschineneinlauf.
