ALTENDORF Formatkreissäge F45 ElmoDrive

Altendorf Formatkreissäge Typ F45 ElmoDrive:

Elektromotorische Höhen- und Schwenkverstellung 0 – 46° für das Hauptsägeblatt mit automatischer Korrektur der Schnitthöhe bei Schwenkung des Sägeaggregats

Steuerung in Augenhöhe, schwenkbar

Doppelrollwagen, Wagenlänge 3 000 mm

Parallelanschlag, manuelle Verstellung, einstellbar über Maßskala, inkl. manueller Feineinstellung, Schnittbreite  1000 mm

Winkelanschlag mit fester 90° Position, manuell einstellbar über Maßskala bis 3 200 mm

Sägeblattüberstand max. 150 mm, max. Sägeblattdurchmesser 450 mm

Antriebsleistung 4 kW (5,5 PS) mit einer Drehzahl (4 000 U/min)

Werkzeugspannsystem AKE für das Hauptsägeblatt

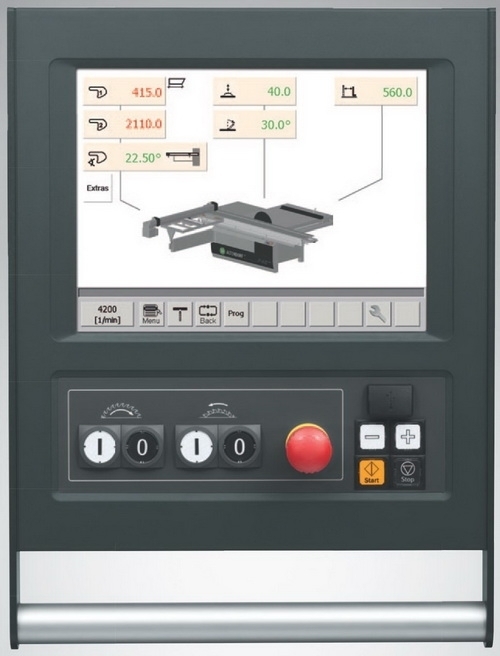

F45 ElmoDrive - Das Nonplusultra Der Steuerungstechnik

In der F 45 ElmoDrive steckt die modernste und umfassendste Steuerungstechnik für Formatkreissägen. In Augenhöhe angebracht, vereint sie höchsten Bedienkomfort und Übersichtlichkeit mit praxisnaher und ergonomischer Anwendung. Sehr einfach und übersichtlich sind die Funktionen Taschenrechner, Geometrische Formen, Schifterschnitt und Werkzeugverwaltung auf dem 12" großen Touchscreen abrufbar. Selbstverständlich können Sie mit der F 45 ElmoDrive alle Achsen elektromotorisch verfahren und das Sägeaggregat beidseitig schwenken. Im unteren Teil des Bildschirms können Sie regelmäßig benötigte Funktionen ablegen (Desktop-Funktion), was das Arbeiten noch effizienter gestaltet. Die F 45 ElmoDrive ist die einzige Steuerung, bei der die Anbindung einer Zuschnittoptimierung möglich ist. Alles zusammen genommen haben Sie mit der F 45 ElmoDrive das Nonplusultra der Steuerungstechnik zur Hand. Tagtäglich.

Austattungsmerkmale:

Automatische Maßkorektur am Parallelanschlag und Winkelanschlag bei Schwenkung des Sägeaggregats

Einfaches Eichen der Achsen

Maschinendiagnose

Betriebsstundenzähler

USB-Schnittstelle

Aufruf der letzen Maßeingabe (Back-Funktion)

Automatische Umrechnung von Spitzmaß auf Stumpfmaß am Parallelanschlag und Winkelanschlag unter Berücksichtigung der Materialstärke und des Schwenkwinkels

Schifterschnittfunktion mit automatischer Ermittlung fehlender Winkel bzw. Maße

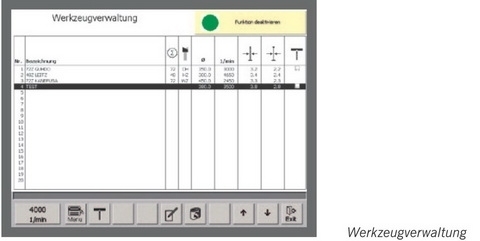

Erweiterte Werkzeugverwaltung

Speicherung der Vorritzposition (3-Achs-Vorritzer)*

Hinterlegung der Stammblattstärke und Schnittbreite des Hauptwerkzeugs

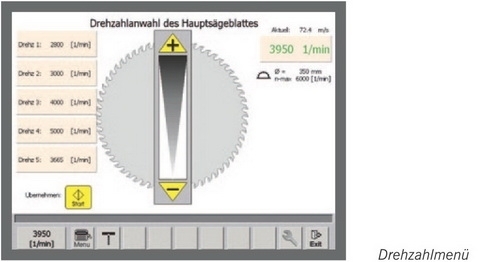

Hinterlegung der Drehzahl des Hauptwerkzeugs

Max. 100 speicherbare Werkzeuge

Zusatzfunktionen

Nuten: mit automatischer schrittweiser Positionierung des Parallelanschlags bis zur Fertigstellung der Nut

Kettenmaßfunktion: Schnittfolgen mit identischer Distanz am Parallelanschlag, beidseitig zum Sägeblatt errechnet

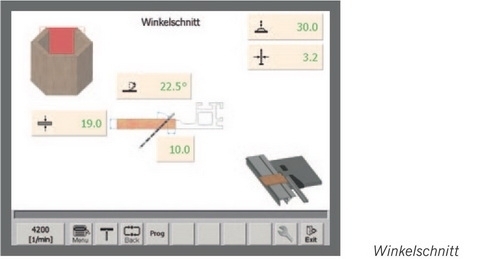

Winkelschnitt: Durch Abtrennen des Übermaßes wird nach Eingabe des Kantenwinkels das gewünschteFertigmaß erzeugt

999 speicherbare Schnittprogramme

Taschenrechnerfunktion mit Ergebnisübertragung  auf die Achsen

Geometrische Formen mit automatischer Ermittlung fehlender Winkel bzw. Maße

Falsche Gehrungen mit automatischer Ermittlung fehlender Winkel bzw. Maße

Schnittstelle für die Anbindung an einen PC, z.B. für Zuschnittoptimierungs-Programme

9999 speicherbare Schnittprogramme

Weitere Ausführungen auf Anfrage. Hierzu bitte unten auf "Fragen zum Artikel?" klicken.
