Altendorf Formatkreissäge F45 ProDrive

Die F 45 ist ein echter Allrounder. Mit ihren zahlreichen Konfigurationsmöglichkeiten ist diese Formatkreissäge für so gut wie jeden Auftrag perfekt. Außerdem schneidet sie fast jedes Material sauber und präzise. Schicken Sie uns gerne eine Probe Ihres Materials. Wir testen für Sie, ob die F 45 auch für Ihre Aufträge geeignet ist.

• max. Schnittlänge 5.000 mm
• max. Schnitthöhe 204 mm
• max. Schnittbreite 1600 mm

Die wichtigsten Features im Überblick:

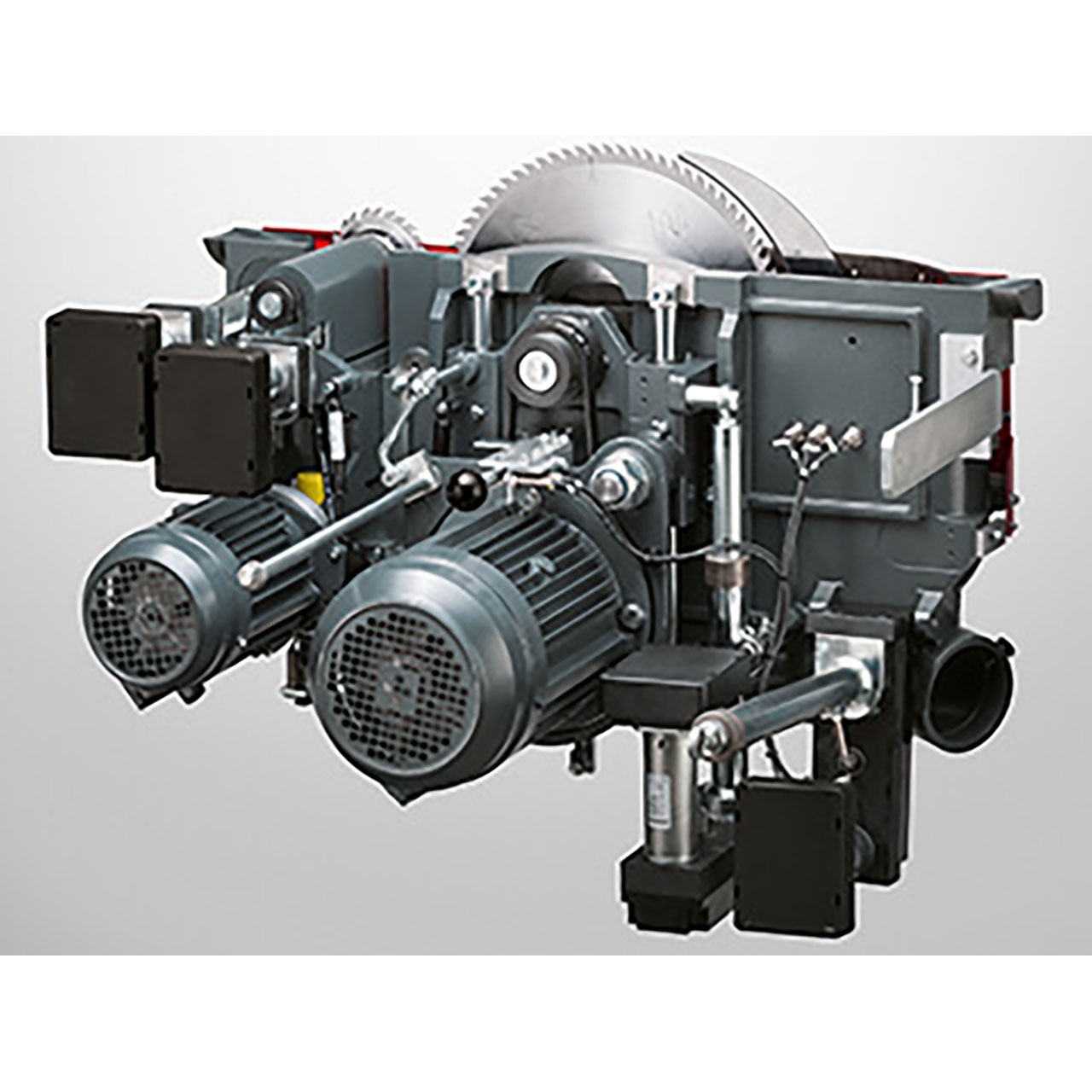

Antriebsleistung 5,5 kW – 11 kW

Die Motoren werden speziell nach Altendorf Vorgaben hergestellt und sind für den Einsatz für Formatkreissägen optimiert. Sie verfügen über ein um 20 % höheres Drehmoment als handelsübliche Elektromotoren bei gleicher Leistungsaufnahme.

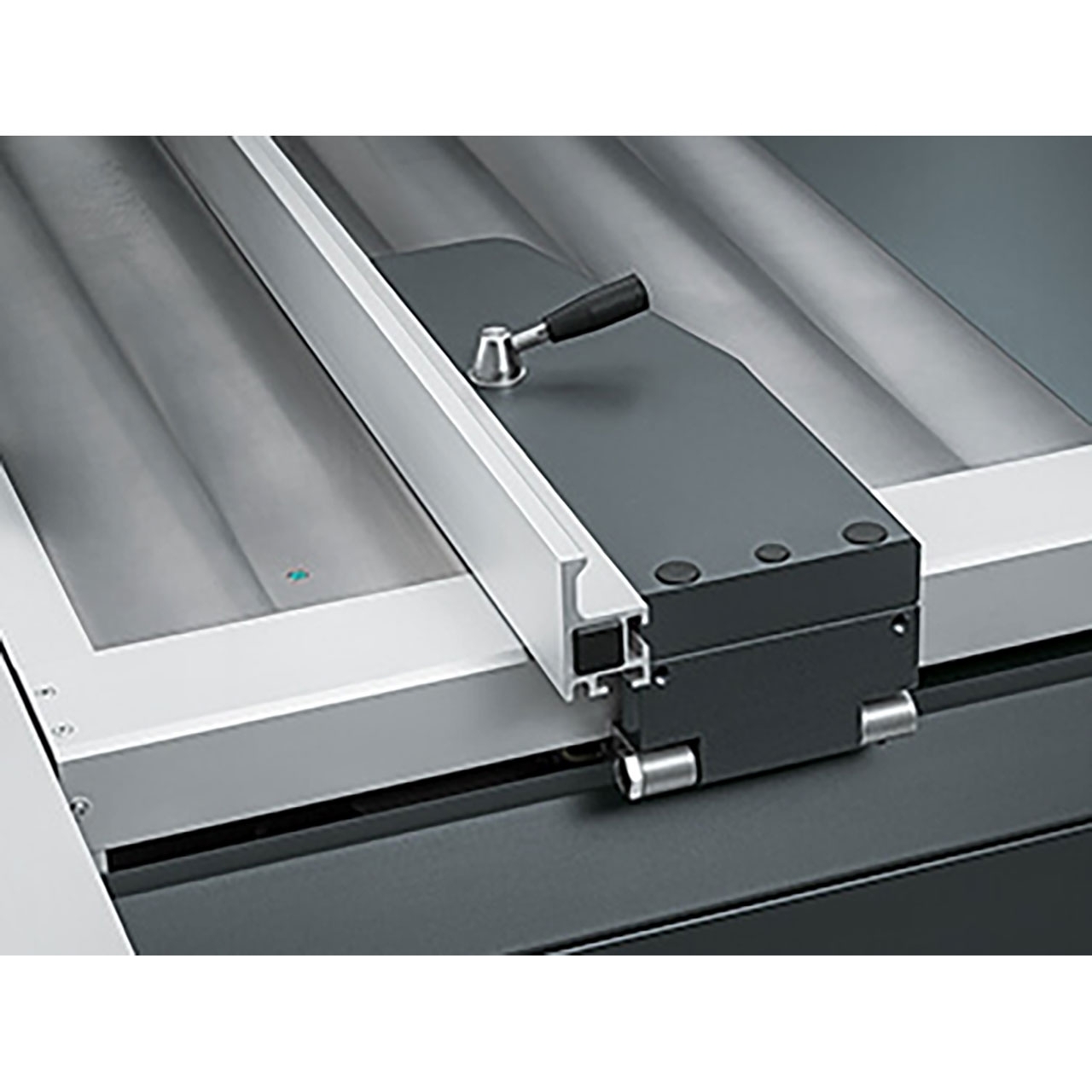

CNC-Parallelanschlag

Der CNC-gesteuerte Parallelanschlag unserer Formatkreissägen ist mit einer Verfahrgeschwindigkeit von 250 mm/Sek. und mit einer Maßgenauigkeit von +/- 1/10 mm steuerbar. Das fünffach gelagerte, hochpräzise Kugelumlaufspindelsystem ist wartungsarm und genauso wie der Motor gut geschützt in das Aluprofil integriert.

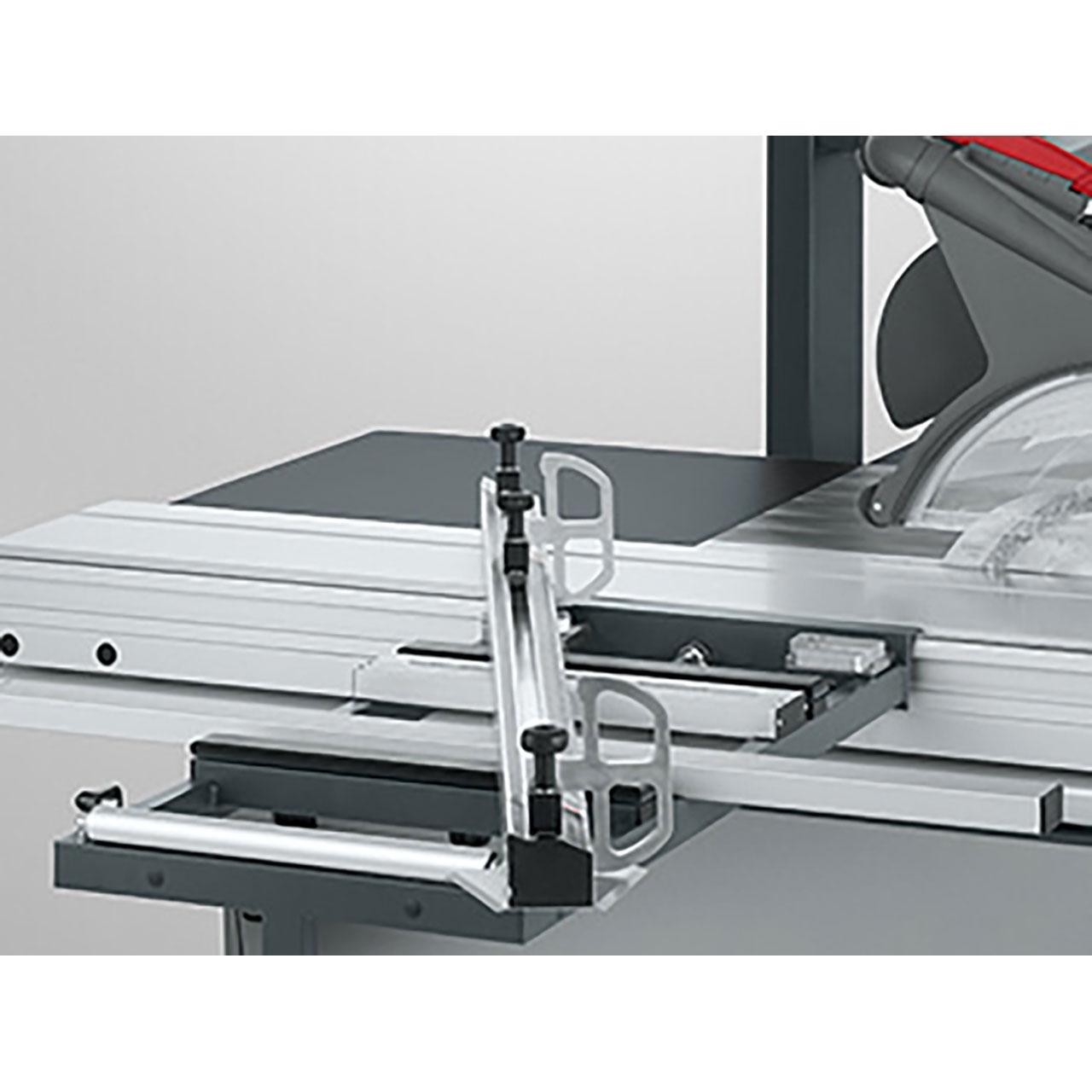

Winkel-Gehrungsanschlag

Dieser von Altendorf patentierte Anschlag mit integriertem Längenausgleich erleichtert das präzise Schneiden von Winkeln und Gehrungen mit unseren Formatkreissägen in einer Funktion. In beiden Positionen ist der Schwenkwinkel stufenlos um 49° verstellbar und wird über eine Maßskala angezeigt. Die spielfreien und robusten Anschlagklappen können leicht verschoben und als Einzelklappe über den gesamten Bereich bis 3.500 mm eingestellt werden.

Grundausstattung:

• Elektromotorische Höhen- und Schwenkverstellung 0 – 46° für das Hauptsägeblatt mit automatischer Korrektur der Schnitthöhe bei Schwenkung des Sägeaggregats
• Parallelanschlag, manuelle Verstellung, einstellbar über Maßskala, inkl. manueller Feineinstellung, Schnittbreite 1000 mm
• Steuerung in Augenhöhe, schwenkbar
• Winkelanschlag mit fester 90° Position, manuell einstellbar über Maßskala bis 3200 mm
• Werkzeugspannsystem AKE für das Hauptsägeblatt
• Antriebsleistung 5,5 kW (7,5 PS) mit drei Drehzahlen (3/4/5000 U/min)
• Doppelrollwagen, Wagenlänge 3000 mm
• Sägeblattüberstand max. 154 mm, max. Sägeblattdurchmesser 450 mm
• Arbeitshöhe 91 cm

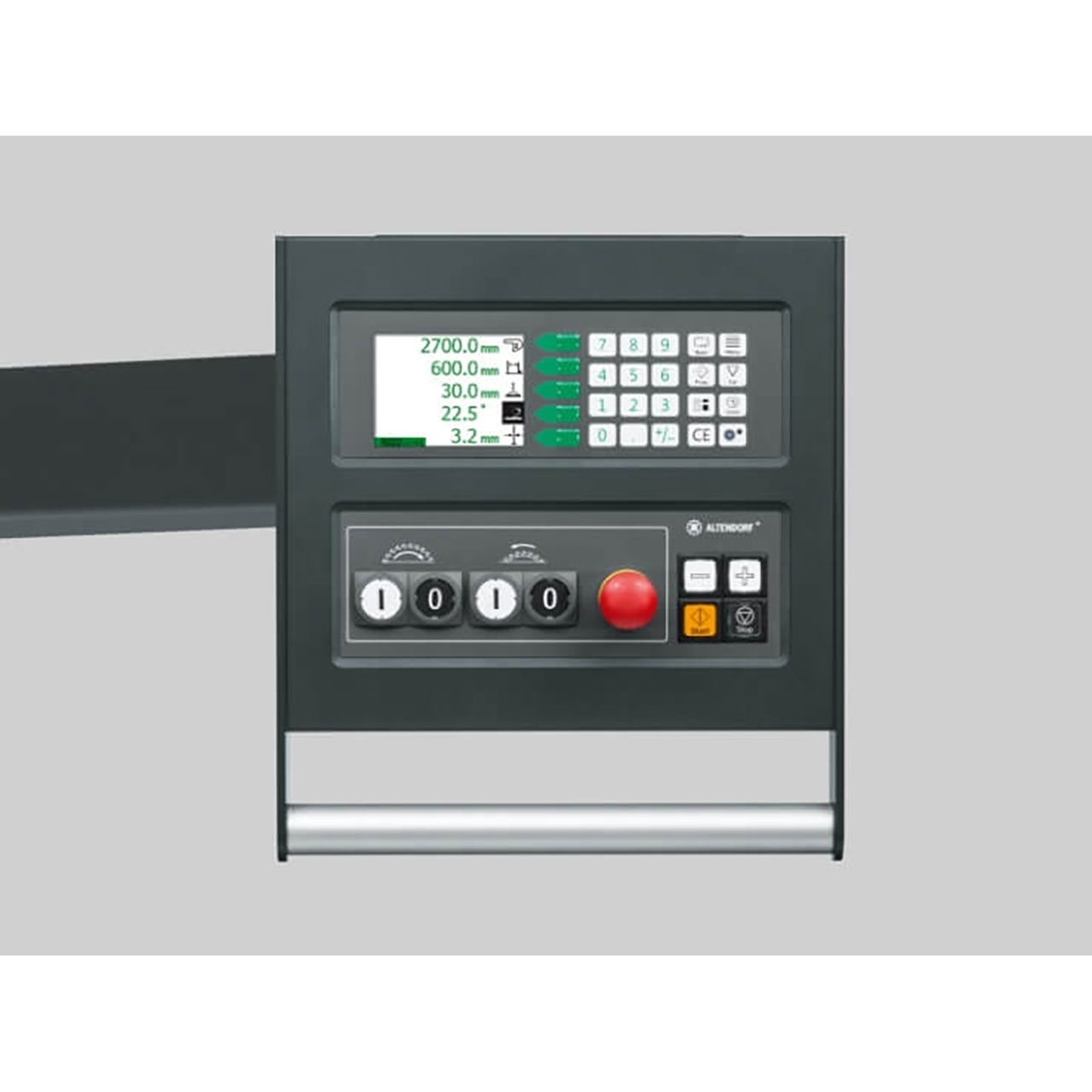

ProDrive Steuerung

F45 ProDrive - Steuern Sie bis zu 4 Achsen und mehr!

Die schwenkbare Steuerung setzt neue Maßstäbe hinsichtlich Bedienerfreundlichkeit, Übersichtlichkeit, Sicherheit und Komfort. Bereits in dieser Ausführung lassen sich alle vier Achsen steuern. Alle Werte und Funktionen sind deutlich lesbar auf dem Bildschirm mit 90 mm Bildschirmdiagonale. Rufen Sie über die grünen Tasten die Funktionen Höhe und Schwenkung des Sägeblatts, auch beidseitig (+/− 46°), je nach Ausstattung die Optionen CNC-Parallel- und Winkelanschlag, Vorritzer, VARIO (stufenlose Drehzahlregelung 2 000 – 6 000 U/min) und die Zusatzfunktion Nuten auf. Über die weißen Eingabetasten geben Sie die Werte ein. Natürlich können Sie mit der Steuerung nur steuern, was die Hardware hergibt. ALso wählen Sie für Ihre persönliche ALtendorf genau die Ausstattungsoptionen die Sie brauchen.
