SCM CNC-Bearbeitungszentrum morbidelli x400 - 2231

Das Bohren und Fräsen Made für You!

Das numerisch gesteuerte Bearbeitungszentrum ist mit einem reichhaltigen Zubehör an Werkzeugen zum Fräsen/Bohren ausgestattet, um jeder Anforderung im Bereich der Verarbeitung von Holz und ähnliche Materialien entgegen zu kommen.

NICHT NUR NESTING:FLEXIBLE

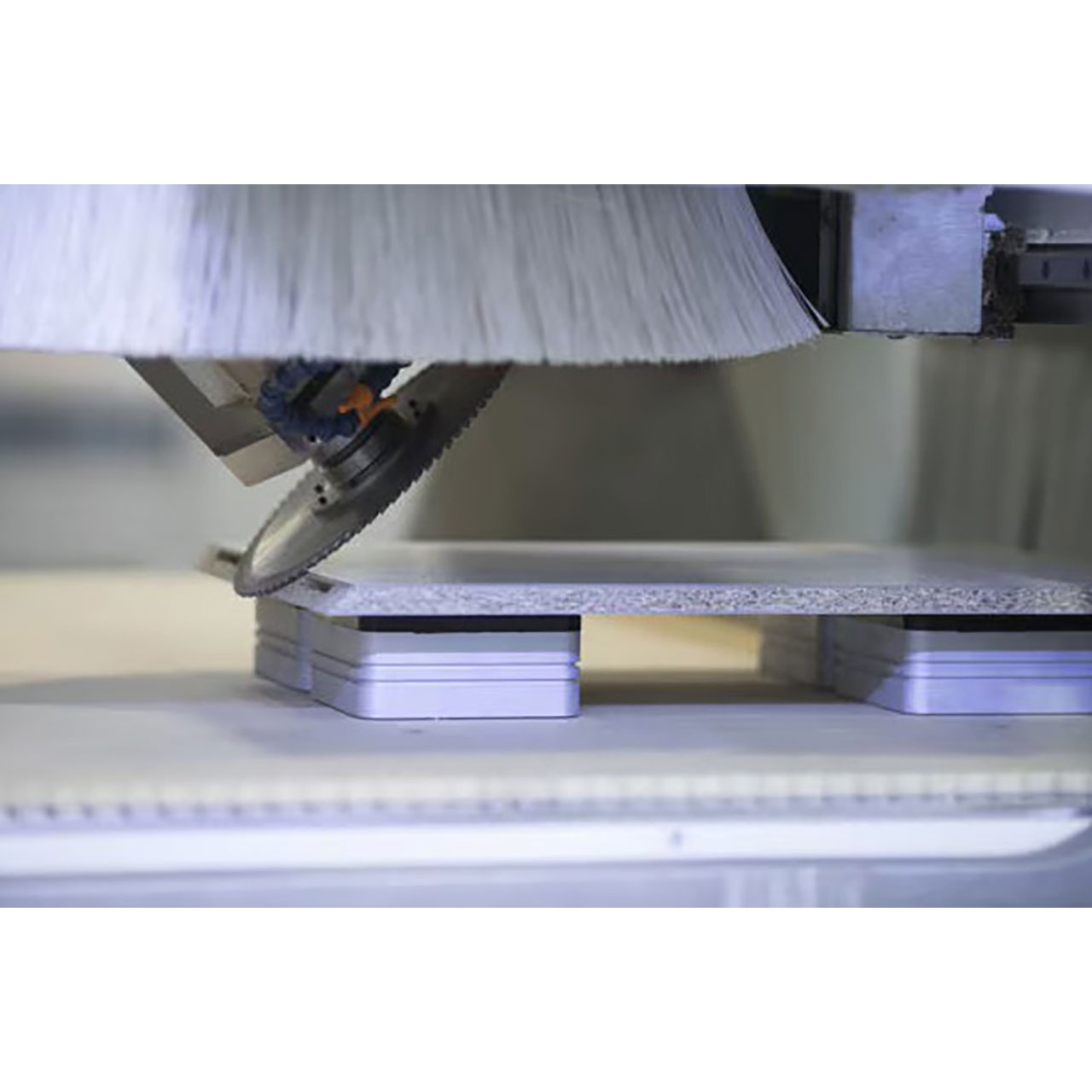

Jegliche Bearbeitung direkt auf der Verschleißplatte, auch in 3D, dank der innovativen X-POD Saugerlösung und der 5-Achs- Elektrospindel JQX (Just Quality eXtreme) 13,5 kW.

KEIN BEARBEITUNGSZENTRUM IST SO SCHNELL: FASTER

Nesten mit bis zu 50 m/min 60% Zeitersparnis beim Bohren mit den neu entwickelten Bohrköpfen und weniger als 15” für den Werkzeugwechsel mit dem FAST Werkzeugwechsler, direkt an dem beweglichen Aggregat angebracht.

MAXIMALE VAKUUMEFFIZIENZ:TOP QUALITY

Mit "X-Vacuum System", das Vakuum wird an den geraden aktiven Bereich des Arbeitstisches geleitet.

Ideal für die Bearbeitung von kleinen Teilen oder sehr atmungsaktiven Materialien.

ÄUSSERST MODULAR

Die perfekte Lösung, um die Arbeit zu erleichtern: die Fertigungszelle, entsprechend der Arbeitsrichtung der zu bearbeitenden Materialien konfigurierbar.

Allgemeine Beschreibung der Maschine:

Tragende Struktur

Die tragende Struktur besteht aus einem besonders kräftigen monolithischem Stahlsockel, stark gerippt und sehr steif; die besonders breite Auflage wurde eigens entworfen um der Maschine Stabilität zu verleihen, um, ungeachtet der Arbeitsbedingungen, anhaltende Präzision zu bieten.

Der Sockel bildet eine große und solide Auflage für den beweglichen Ständer: die Arbeitseinheit ist somit mit einer ausgeglichenen, stabilen und widerstandsfähigen Stütze ausgestattet die der stärksten Beanspruchung widersteht und somit für eine qualitativ gehobene Leistung und größere Genauigkeit sorgt. Das bewegliche Portal besteht aus einem soliden Einzelteil das am Sockel an beiden Seiten verankert wird und das auf prismatischen Führungen mit Gleitschuhen mit Kugelrücklauf der allerbesten Qualität entlanggleitet.Die doppelte Motorisierung entlang der X-Achse gewährleistet Spitzenleistungen auch bei schweren Arbeitsbedingungen.

Das Bewegen der unteren beweglichen Einheit (X-Achse) und der arbeitenden Einheit entlang der Stange der beweglichen Einheit (Y-Achse), erfolgt dank der Übertragung durch Zahnstange/Ritzel mit helikalen Zähnen; dadurch entsteht ein größerer Zahn-um-Zahn Schub der eine größere Beschleunigung erzielt, sowie eine größere Geschwindigkeit entlang der Achsen X und Y.

Die eigens entworfene helikale Verzahnung sorgt für eine geringere Abnutzung der mechanischen Bestandteile und für einen geräuschärmeren Betrieb.

Die vertikale Z-Achse wird durch eine Schraube mit Kugelrücklauf angetrieben die für ein perfektes Gleichgewicht bei dynamischer Ladung sorgt und einer starken Beschleunigung wie Verlangsamung widersteht.

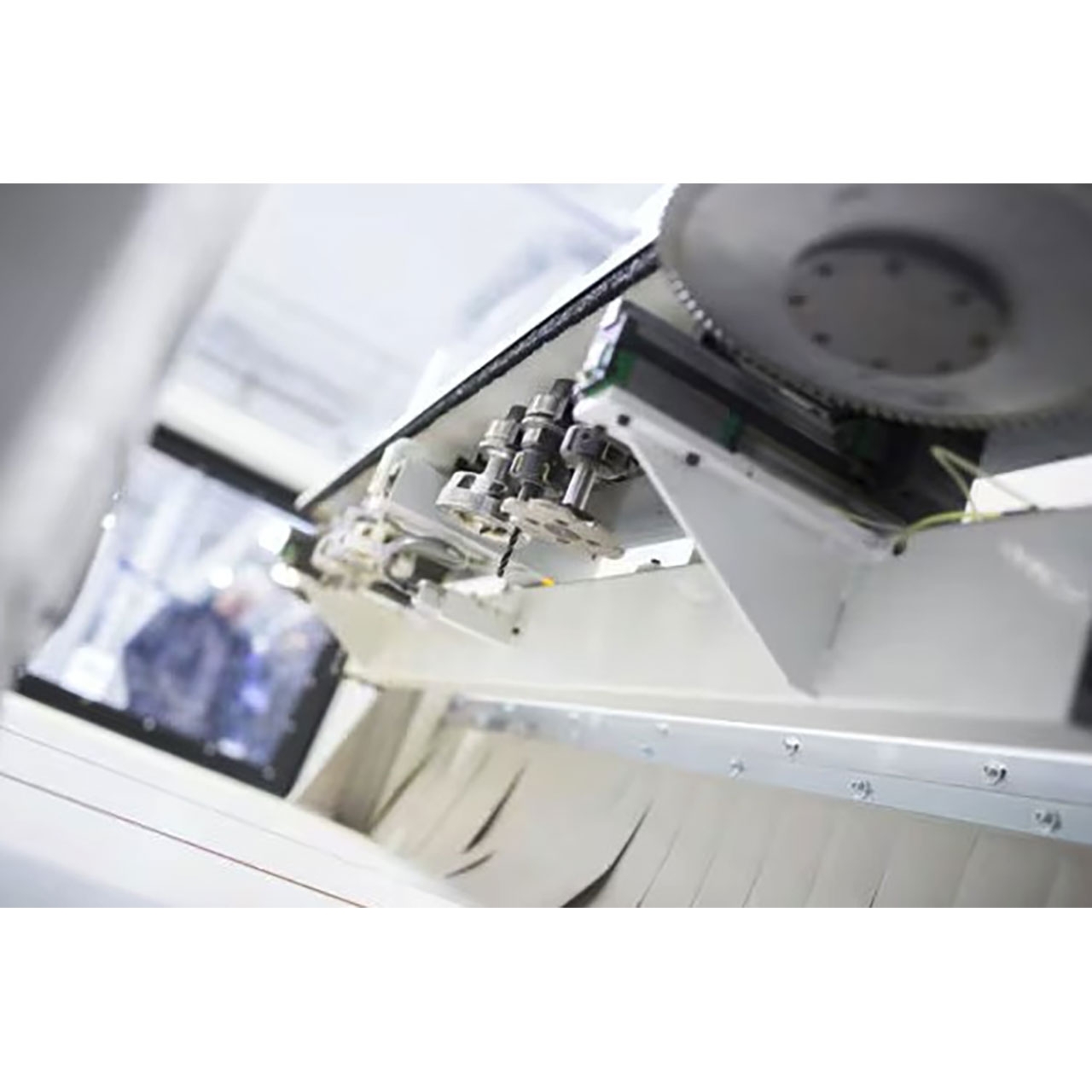

Die Haupteinheit zum Fräsen ist direkt an den Schlitten der Z-Achse gekoppelt und sorgt für die absolute Qualität der Feinverarbeitung da etwaige Vibrationen gänzlich ausfallen.

Das Verschieben entlang der Achsen X-Y-Z erfolgt mit “brushless” Motoren die von statischen Invertern angetrieben werden; diese sorgen für:

• Reduzierte Verarbeitungszeiten dank der verbesserten Beschleunigung
• Bessere Genauigkeit beim Positionieren dank dem Encoder mit großerAuflösung
• Nullstellen der Set-Up Tätigkeiten beim Einschalten der Maschine dank absoluter Encoder
• Nullstellen der allgemeinen Wartungstätigkeit da es mit dem, “brushless” System keine Bürsten gibt.

Die Verwaltung der Achsenverschiebung und allgemein der Arbeitselemente der Maschine erfolgt über ein industriellen NS Modul mit digitaler Datenübertragung und “CAN OPEN BUS” Technologie für:

• die schnellste Kommunikationsgeschwindigkeit
• keine Störungen durch elektromagnetische Interferenzen von außen
• Reduzierung der Verarbeitungszeiten um mindestens 20%
• Ausführung von komplexen Tätigkeiten mit der allergrößten Genauigkeit

Standardausrüstung

Morbidelli ist serienmäßig ausgestattet um die Betriebsleistung bei der alltäglichen Anwendung zu optimieren:

• SCHUTZ MIT BUMPERS (konform mit CE 2006/42), wodurch die Arbeitseinheiten mit einem Schutzkäfig aus gelöteten Metallplatten umzäunt sind.

Die Vorderseite des Schutzes ist mit einem Fenster ausgestattet das eine sehr gute Sicht bietet und aus schleuderfestem Material gebaut ist das während der Wartung geöffnet werden kann.

Auf der rechten und linken Seite des Käfigs sind weiche, Kontakt empfindliche Kissen angebracht: im Falle eines Zusammenstoßes mit einem Hindernis, unterbrechen die Sensoren die an den Kissen angebracht sind, sofort die Maschinentätigkeit und die Maschine selber wird in den „Not-Halt“ Zustand versetzt wird.

Das Fehlen von Sicherheitsvorkehrungen am Boden gibt dem Bediener die allergrößte Bewegungsmöglichkeit um die Gesamtbreite des Arbeitstisches in den Pendelverarbeitungen auszunutzen.

• VAKUUMANLAGE, alle Bestandteile der Vakuumanlage wurden derart bemessen dass immer die maximale Leistung und der von der Pumpe größte Vakuumwert erbracht werden. Die Maschine kann mit Vakuumpumpen ausgestattet werden, die ein sicheres Arretieren auch kleiner Stücke mit unterschiedlich geometrischer Form garantieren.
• PC NETZVERBINDUNG, eigens vorgesehener Anschluss um PC Office über Kabel an das Firmennetz zu verbinden um die Datenübertragung in Echtzeit von/zu der Maschine zu ermöglichen.

ARBEITSTISCH

Der Arbeitstisch wurde entworfen um dessen Vorkehrungen praktisch und sicher anwenden zu können und, vor allem, um vom Bediener einfach und schnell konfiguriert werden zu können.

Struktur aus inertem und so gut wie unverformbarem Material, ermöglicht dank eines 20x20mm Karomuster immer die optimale Strecke für die Dichtung zu finden, um auch besonders komplexe Werkstücke zu spannen. Solches Nutensystem erlaubt die Einfügung von Vakuumsauger mit verschiedener Form und Stärke auf dem ganzen Arbeitstisch, so dass die Maschine auch aufgeteilte Werkstücke horizontal bearbeiten kann.

Der Arbeitstisch ist mit Bohrungen für den Vakuumanschluss im Raster von 120mm ausgestattet, mit Verschlüsse einfach zu entfernen über eine magnetische Vorrichtung. Die Möglichkeit, das Vakuum nur gezielt zu befördern, steigert die Leistungsfähigkeit der Maschine und ermöglicht auch sehr hohe Bearbeitungsgeschwindigkeiten.

Referenzanschläge aus Aluminium, an allen 4 Ecken des Arbeitstisches nach Bedarf aufzustellen, sind erhältlich; die Maschine kann daher konfiguriert werden, um Werkstücke von kleinen oder großen Abmessungen zu bearbeiten, ohne Schwierigkeiten für den Bediener bei der Anordnung der Stücke auf dem Arbeitstisch.

Eine breite Auswahl an Zubehöre und Konfigurationen ermöglicht die Bearbeitung von zahlreichen verschiedenen Werkstücktypen; der Kunde kann darum alle Marktbedürfnisse zufrieden stellen.
