GANNOMAT Flächen-Korpuspresse Concept 70 EASY 170

Kurzvorstellung:

• Kleiner Platzbedarf, unter 1,8 m2

• Potentiometer für stufenlos einstellbare Presskraft

• Presskraft min. 300 daN (kg)

• Presskraft max. 2200 daN (kg)

• 3 Press- und Verstellgeschwindigkeiten 5 /10 / 25 mm/Sek. (mit Feinpositionierung / Schleichgang)

• Frei einstellbare Presszeitvorwahl mit Öffnungsautomatik

Universeller Einsatzbereich:

• Korpusse zB. für Möbel und Schränke

• Schubkästen, Schubladen

• Verpressen von mehreren Korpusse / Schubkästen

Vorteile:

• Elektromechanische Korpuspresse mit frequenzgesteuerten Getriebemotor

• Hohe Nutzungsdauer durch bewährte und hochwertige Komponenten

• Konstruktion in solider und robuster Bauweise

• Platzsparendes Designs

• Korpusverpressung = Einfach + Schnell + Effizient + Flexibel + Präzise + Professionell

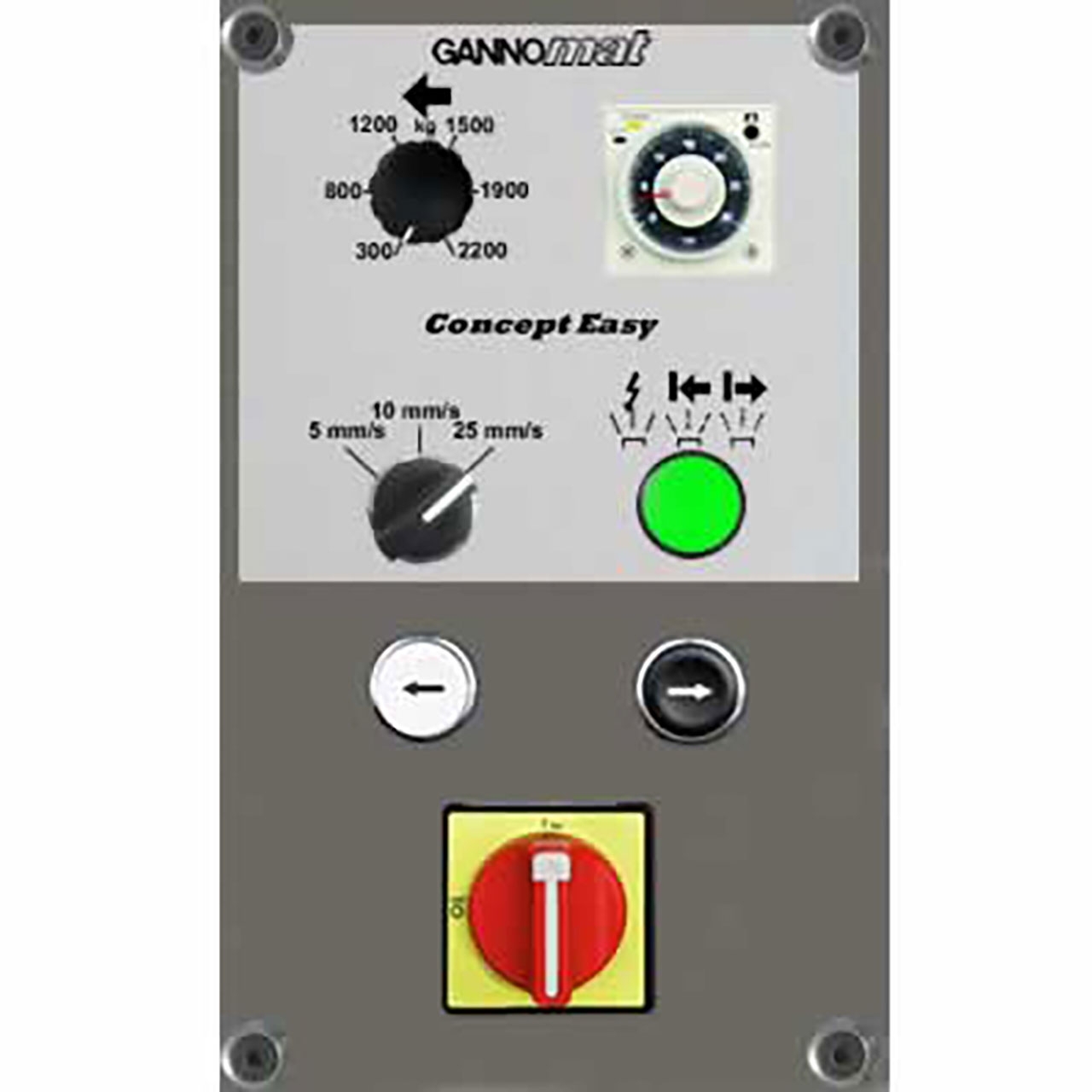

• Einfach durch einfaches und praxisgerechtes Bedienpanel

• Schnell durch Pressbalken-Positioniergeschwindigkeit bis zu 50 mm/Sek (Option)

• Effizient durch präzises verpressen von unterschiedlichsten Korpusgrößen

• Flexibel durch verstellbare Parameter wie zB. Presskraft, Presszeit, Verfahrgeschwindigkeiten

• Präzise durch winkelgenaues verpressen von Möbel-Korpussen und Schubkästen

• Professionelle Produktion von Korpussen und Schubladen durch moderne Korpuspresse

Optionen:

• Arbeitshöhe nach Anforderung

• Verstellgeschwindigkeit bis zu 50 mm/Sek

• Korpusvermessung über Sensoren zum automatischen Umschalten Verstell-/Pressgeschwindigkeit

• Pneumatische Presszylinder von oben

Info:

GANNOMAT Concept Korpuspresse

Die Gannomat Concept Korpuspressen sind ideale Montagehilfen für Dübelverbindungen bei der Korpusverpressung, sowie bei der Schubkastenfertigung in der Möbelproduktion.

Diese vielseitige Korpuspresse wurde speziell für den rationellen und flexiblen Einsatz entwickelt um Zeit und Arbeit im Mittelbetrieb oder Industriebetrieb einzusparen. Die Presskraft wird vollflächig verteilt um Korpusse, Schubladen etc. zu verpressen.

Eine Gannomat Korpuspresse eignet sich für die Herstellung von Schränken, Korpussen und Schubladen aller Art und bieten alle Vorteile einer gut ausgestatteten Korpuspresse, angepasst an die Produktion der Just-in-Time-Produktion mit Losgröße 1, sowie für kleine, mittlere und große Mengen. Eine schnelle Montage und Verpressung von Möbeln ist gegeben und zeichnet sich durch eine platzsparende Grundrissgestaltung aus, die die Integration in Produktionsstätten einfach macht.

Gannomat Concept Korpussspressen sind für ein professionelles verpressen von Korpussen konstruiert. Die Korpuspresse kann verschiedene Korpusgrößen verpressen mit automatischer Erkennung der Möbelgröße durch ein optisches System zur automatischen Umstellung der Verstell-/Pressgeschwindigkeit (Option).

Standardausführung mit:

• Stabiler, verwindungsfreier Rahmen aus Stahl, in Schweiß- und Schraubkonstruktion
• Pressbalken SEITLICH mit durchgehender Druckfläche, mit 25mm starker beschichteter Auflageplatte
• Gegedruckfläche (Seitendruckwand, Boden) sind 25mm starke, beschichtete, durchgehende Auflageplatten
• Elektromotorische Verstellung des Pressbalkens über Präzisions-Trapezgewindespindeln (mit erhöhter Steigungs- & Rundlaufgenauigkeit) und Hochleistungs-Laufmuttern mit Fettreservoir
• Die Verpressung erfolgt elektromotorisch, über Schneckengetriebemotor (0,75kW)
• Die Presskraft des Pressbalkens ist durch Potentiosmeter stufenlos elektronisch einstellbar und über Frequenzumformer geregelt, daher ist, die Presskraft-Regelung absolut verschleissfrei
• Presskraft für Vertikal-Pressbalken min. 300 daN (kg) bis stufenlos max. 2200 daN (kg)
• Press- und Verstellgeschwindigkeit des Pressbalkens mit Feinpositionierung, über 3-Stufen-Wahlschalter 5/10/25mm/Sekunde
• Tippbetrieb zur präzisen Positionierung des Pressbalkens z.B. für gerine Presskräfte und Schubkästen
• Einfachste Bedienungüber 2 Drucktaster, 2 Bewegungsabläufe (Öffnen/Schließen) sind über Steuerung wählbar
• Frei einstellbare Presszeitvorwahl 0-30 min (umschaltbar auf Sekunden oder Stunden) mit individuell programmierbaren Öffnungsmaßnahmen, für den Pressbalken
• Nachpressfunktion zum Erhöhen oder reduzieren der Presskraft während des Pressvorgangs
• Arbeitshöhe/Beschickungshöhe 200mm
• Arbeitsabmessungen: Länge min. 150mm bis max. 1300mm / Höhe: 150mm bis max. 1700 mm / Tiefe: 700mm
• 400V / 3Ph / 50Hz / 1,6kVa, 16A
