SCM Horizontale Plattenaufteilsäge gabbiani p80 (43) in Schnittabmessung 4300x3200mm

Die neue gabbiani p ist die ideale automatische horizontale Plattenaufteilsäge für Handwerker und kleine bis mittlere Unternehmen, die einen rationellen und einfachen Arbeitsablauf suchen.

Diese Plattenaufteilsägen sind für den Zuschnitt von Holzplatten und deren Derivaten (Spanholz, MDF, Mehrschicht, Sperrholz, Holz-Faser) bestimmt.

Ein intelligentes LED-Leistensystem führt den Benutzer während der Bearbeitung und Beschickung und ermöglicht eine intuitive und sichere Produktionsüberwachung.

Vorteile

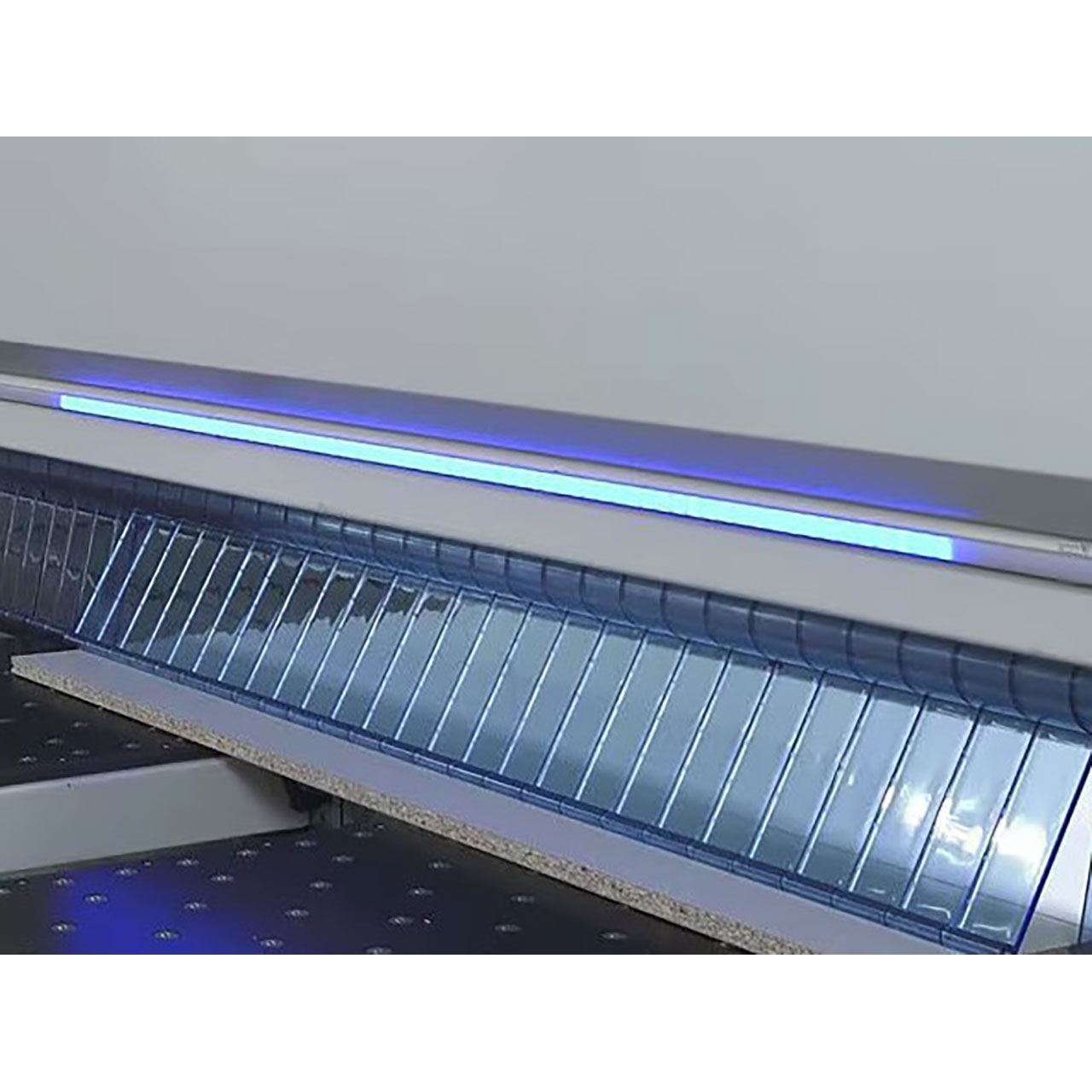

LED-LEISTE: KONTINUIERLICHE UNTERSTÜTZUNG BEIM SCHNEIDEN

• Ein intelligentes LED-Leistensystem führt den Benutzer durch die Verarbeitungsschritte und ermöglicht eine intuitive und sichere Produktionsüberwachung.

SÄGEWAGEN: LEISTUNGSERHÖHUNG:

• Lösung, die die Anwendung von Leistungen bis zu 18 kW ermöglicht

FLEXCUT Aggregat: Flexibilität und Produktivität ohne Vergleich.

• Steigerung der Produktivität bis zu 30% und Platzersparnis bis zu 20%, dank der gleichzeitigen Ausführung von Längs- und Querschnitten.

SAW-SET: das Werkzeugwechseln was noch nie so einfach.

• In wenigen Sekunden führt die “SAW-SET” Vorrichtung dank elektronischer Einstellung eine schnelle und präzise Werkzeugeinstellung aus: das gewährleistet eine einfache Bedienung der Maschine und erhöhte Produktivität.

Hauptmerkmale:

• Einzeln auswählbare Luftkissentische: ein unverzichtbare Instrument. Die Möglichkeit, die Luftkissentische auf jedem Tisch aufgrund der unabhängigen Motoren zu aktivieren bzw. deaktivieren, sichert die "Gleitfähigkeit genau und nur dort, wo es nötig ist" und verhindert jedes unbeabsichtigte Herunterfallen von bereits geschnittenen und vorübergehend auf den Tischen abgelegte Platten (Bild 2)
• Seitliche Schutzvorrichtung: Mehr Platz zum Arbeiten
• Sägewagen mit unabhängiger Hubsteuerung der Sägeblätter. Ein unverzichtbares Instrument für die Bearbeitung von Post-Forming Platten. Sie ermöglicht die Optimierung der Zykluszeiten und Schnittqualität.
• FLEXCUT Aggregat: Flexibilität und Produktivität ohne Vergleich. Steiegerung der Produktivität bis zu 30% und Platzersparnis bis zu 2ß% dank der gleichzeitigen Ausführung von Längs- & Querschnitten. ( Bild 3 )
• Floating SPannzangen: die Garantie für ein perfektes Ergebnis. Die besondere Form der Zangen gewährleistet das sichere Spannen der Platten auch bei hohen Geschwindigkeiten und perfekte Parallelität auch bei nicht exakt ebenen Platten. ( BIld 4 )

ALLGEMEINE MERKMALE

• Automatisch gesteuerte horizontale Plattenaufteilsäge mit PC/PLC Steuerung, zum Aufteilen von Platten aus Massivholz, MDF, Spannplatten, Sperrholzplatten und ähnliche Materialen.

Maschinengestell und Arbeitstisch

• Maschinengestell als Stahlrohrkonstruktion ausgeführt
• Arbeitstisch aus rippenverstärktem Stahl mit Bakelitüberzug
• Längsanschlag auf der linken Seite

Sägewagen aus Stahl, bestehend aus:

• einem Motor für das Hauptsägeblatt und einem Motor für das Vorritzsägeblatt
• Vertikalhub des Sägeblatts auf linearen Kugelumlauf-Führungen und Schuhe
• Laufrollen aus gehärtetem und geschliffenem Stahl
• ausgeglichene Massenverteilung zur Gewährleistung bester Schnittqualität
• Laufrichtung gegen den Längsanschlag
• Sägewagenantrieb über Zahnstange/Ritzel
• Wagenlauf auf Zylinderführungen
• Zylinderführungen aus gehärtetem und geschliffenem Stahl   (5 Jahre Garantie), geschützt durch spezielle Staubabstreifer
• pneumatischer Schalter zum schnellen und sicheren Wechsel des Hauptsägeblatts und des Vorritzers

Druckbalken:

• Druckbalken mit gleichmäßigem Druck auf das Werkstück über die gesamte Schnittlänge mit Aussparungen zur Vermeidung von Kollisionen mit den Spannzangen; pneumatische Höhenverstellung über hochpräzise Zahnstangen und  Ritzel, Druck von 1,5 bis 6 Bar einstellbar
• Zweifaches Absaugsystem mit einer Einheit oben über dem Druckbalken zur Reinigung des Arbeitstisches und einer Einheit unten auf dem Sägeblattwagen
• Seitlicher automatischer Ausrichter mit pneumatischem Zylinder über die gesamte Länge. Gleiten auf linearen Kugelumlauf-Führungen und Schuhe.

* Laufweg: 1200 mm

* minimale Arbeitsbreite: 60 mm

* maximale Arbeitsbreite: 1200 mm

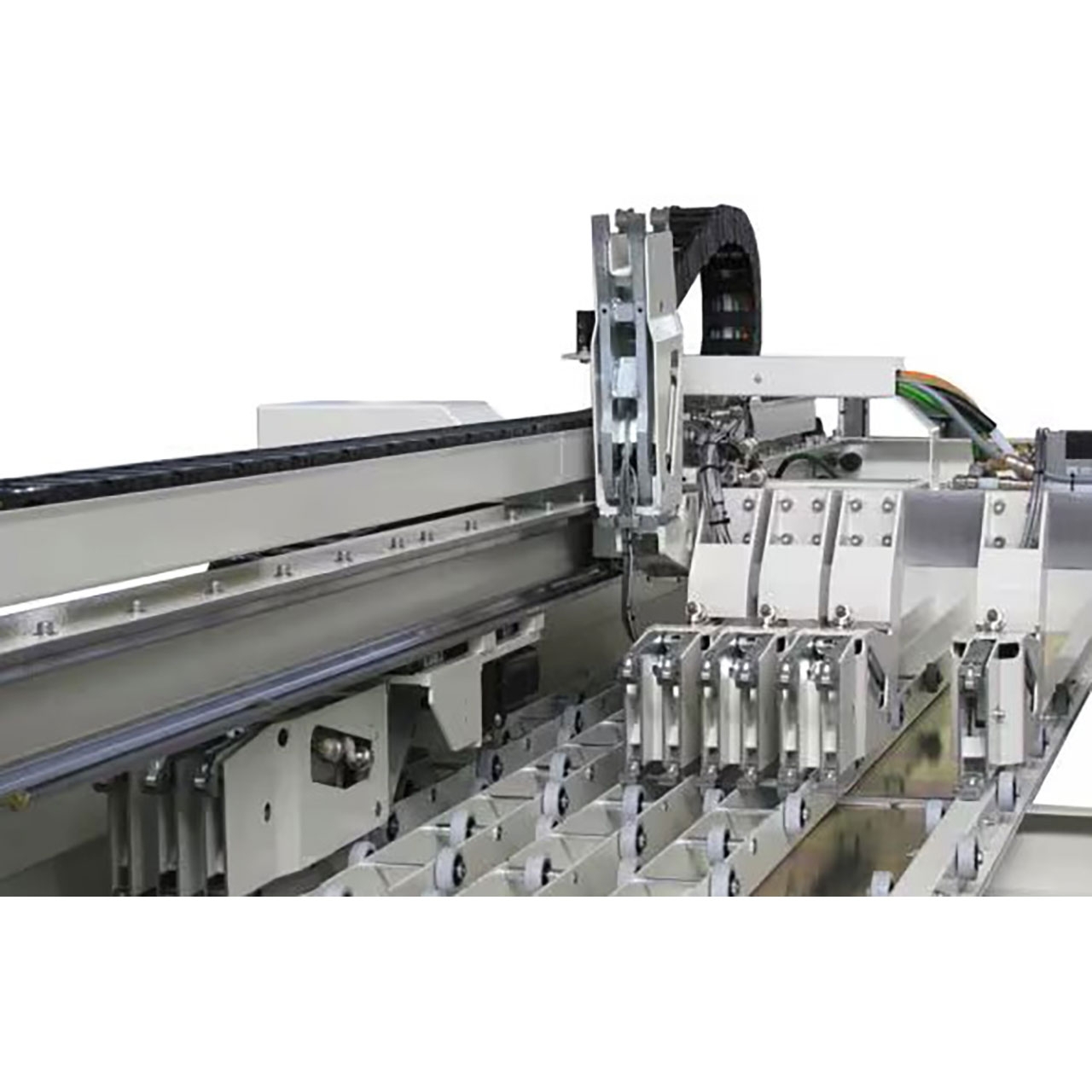

Positionsschieber und hinterer Teil der Maschine:

• Positionsschieber über die gesamte Länge mit Motorantrieb über eine robuste Welle. Positionsschieberbewegung auf einem Doppel-T-Träger. Der Antrieb erfolgt über 2 Präzisionsritzeln, die eine konstante Parallelität zwischen Schieber und Schnittlinie garantieren. Der Schieber wird über einen Brushless Motor gesteuert, um die Regulierung der Geschwindigkeit je nach den Erfordernissen für Positionierung und einen schnellen Rücklauf zu ermöglichen
• Stufenlose Druckregelung für den Spannzangendruck
• Rückseitiger Rohrsupport mit Rollen aus kratzfestem Material und hinterem Tisch (Breite 350 mm) mit Bakelitüberzug an der Seite des Längsanschlags zum mühelosen Schnitt schmaler Streifen
• Encoder für die Schieberpositionierung

MASCHINENSTEUERUNG

• PC/SPS Steuerungs- und Programmiereinheit "M241"
• eye-M Bedienungskonsole mit integriertem PC zur Maschinensteuerung mittels einsetzbarer Software.

Grundausstattung:

• lüfterloser Personal Computer
• IP53 Schutzklasse (IP65 nur von vorne)
• Farbiger 21,5“ LCD Display; Full HD; 16:9-Format; LED-Hintergrundbeleuchtung; kapazitive Multitouch-Technologie mit 10 Berührungspunkten; Sichtwinkel von 176°H, 160°V;
• Prozessor: Intel Pentium; 2,9GHz
• RAM-Speicher: 8GB
• Festplatte: 256 GB
• Betriebssystem: Windows 10, 64bit
• Tastatur-Typ: Qwerty-Format Englisch
• Mouse kabelgebunden
• Ethernet RJ45-Buchse
• eine äußere USB 3.0-Schnittstelle
• Nennbetriebstemperatur: von +5°C bis zu +35°C

SICHERHEITSVORSCHRIFTEN und ELEKTRISCHE KONFORMITÄT

• Sicherheitsgitter an der Maschine befestigt
• Elektroanlage mit erhöhtem Sicherheitsgrad, komplett mit:

* Staubgeschütztem Schaltschrank mit abschließbarem Hauptschalter

* Überlastschutz der Motoren

* Hilfsstromkreis für Befehlseinrichtungen, Steuerelektronik und Niederspannungssignale

* Sicherheits-Mikroschalter an der Schutztuer zum Sägeblattbereich

• durchgehender Not-aus-Leiste an der Schnittlinie
• vordere Schutzvorrichtung mit Kunststofflamellen
